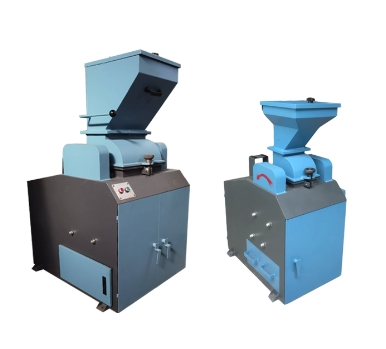

CPS系列密封錘式縮分破碎機

一、   概述

CPS系列密封錘式縮分破碎機，是依據GB474-1996《煤樣的制備方法》和GB/T211-1996《煤中全水分的測定方法》及電力煤炭兩行業共同起草的《商品煤質量檢驗方法》等國家標準的相關要求，研制開發的新型破碎縮分一體化設備。其主要特點：整體設計合理，結構緊湊，適應水分大；制樣速度快，生產效率高，使用壽命長；操作、維護、清掃均十分方便。全系統密封、粉塵泄露少、性能穩定、噪音低，改善了制樣工作的條件，是化驗制樣升級換代的理想設備。廣泛用于煤炭、電力、冶金、化工、地質等行業煤或其他中等強度、硬度物料試樣的制備。

二、工作原理

本機破碎系統采用沖擊式破碎原理，當物料進入破碎機內，受到轉子錘頭的擊打，將物料擊碎；機器腔內的物料與內壁相互撞擊，也加速了破碎速度。破碎后的物料通過篩篦孔進入縮分系統。

縮分系統由四分器及二分器組成，縮分器作水平方向往復運動即切割物料。縮分器的格槽朝兩個方向出料，將切割的物料進一步分割，使一部分收取，一部分舍棄。這樣連續不斷，達到在物料的不同部位有規律地采取若干點，使所制取的試樣能代表全部送入機器的物料。

 三、結構概述特征

破碎縮分機由進料斗、破碎裝置、縮分裝置、縮分減速裝置、電動機、電器控制系統、接料斗、機座等組成。操作方便省力，試樣制備快捷。進料與出料裝置與為全密封結構，破碎機啟動前將物料加入進料斗內，加蓋密封，接樣器插入機體內，這樣就形成了全密封系統。

主軸兩端的皮帶輪和飛輪，與轉子體的中心線對稱布置，當錘頭一側磨損超過極限時，可將錘頭顛倒后安裝繼續使用。這樣就延長了機器的使用壽命。

上、下機殼的閉合，掀開采用鉸鏈聯接，鎖緊采用手輪旋緊。

四分器和二分器分別用兩根固定在機座前端內側的導桿支持，并可沿導桿滑動。

縮分器減速裝置在機器右側，由皮帶輪、圓柱齒輪副組成。在大齒輪（偏心輪）的小軸上裝有連桿，連桿的另一鍛與四分器項聯。連桿為可調整性，通過調整可使破碎機下料口與四分器的相對位置。

接通電源后，先檢查主軸運動方向與箭頭所指方向一致。

破碎粒度由篩網控制，CP-180X150型配有Φ15、Φ8、Φ5三種圓孔篩板，其出料粒度分別為＜13毫米、＜6毫米、＜3毫米；用戶如有特殊要求可在訂貨合同中注明篩板的具體孔徑。

 四、主要技術性能

 五、操作方法及安全注意事項

本機使用電源為50Hz/380V的三相交流電源，該機已配備電動機啟動保護器，用戶還可以加配電機保護電路，以保護電機的正常使用，閘門開關應安裝在距機器2-3米處，接好地線。異常

開機前應檢查各種緊固件有無松動，傳動皮帶松緊程度，工作前必須空運轉1－2分鐘，檢查轉子回轉方向是否與箭頭標注方向一致，機器有無異常聲響，確認無異常后，方能開始工作。初次工作時，先用較少的物料試工作，然后再投入正式工作。

制樣時，首先將物料加入進料斗內，加蓋密封后，按下啟動保護器按鈕，待機器運轉正常，再將進料斗閘門手柄緩慢打開，使料樣均勻進入破碎機腔內。

停機時，必須將進料斗內的料樣全部經破碎機破碎完畢后，再停止電機運轉。清理機器及破碎腔時，務必將進啟動保護的電源斷開。破碎機傳動皮帶的松緊度調節，可用扳手調整電動機托板的調節螺桿。

進入破碎機破碎的物料，須注意檢查，嚴防金屬異物或易爆雜物，如雷管混入料樣中，以免發生意外事故。

要經常檢查縮分系統的減速機構，減速齒輪根據使用情況經常加油；格槽斗的滾輪磨損嚴重時，及時更換新輪。經常檢查縮分比的誤差，如誤差相差太大時，請檢查原因并及時排除。格槽如有堵塞現象請及時清理。

本機加料斗與進料斗的容積比為1：1.5，操作人員可根據料樣的多少，逐漸加入進料斗內，每當加料斗內的一批料樣破碎完畢后應及時停機，抽出接樣器，將試樣倒出，然后按上述步驟循環作業，直止料樣全部破碎完畢。

主軸兩端的軸承潤滑，可根據運轉情況，經常加注適量的潤滑脂。啟動電路的使用參見有關電路說明書。

 六、常見故障及排除方法

CPS系列密封錘式縮分破碎機

技術參數：
